元件视觉检测错误的可能原因有

发布时间:2015.01.21 新闻来源:富创自动化设备有限公司www.fotrue.cn

   1)吸嘴的影响,当采用背光识别时,若吸嘴外形大于器件轮廓时,图像中会有吸嘴的轮廓,如图3所示,识别系统会把吸嘴轮廓当作元件的一部分,从而影响到元件识别对中。解决方法要视具体的情况而定:
       a、若吸嘴外径大于器件尺寸、则换用外径较小的吸嘴。

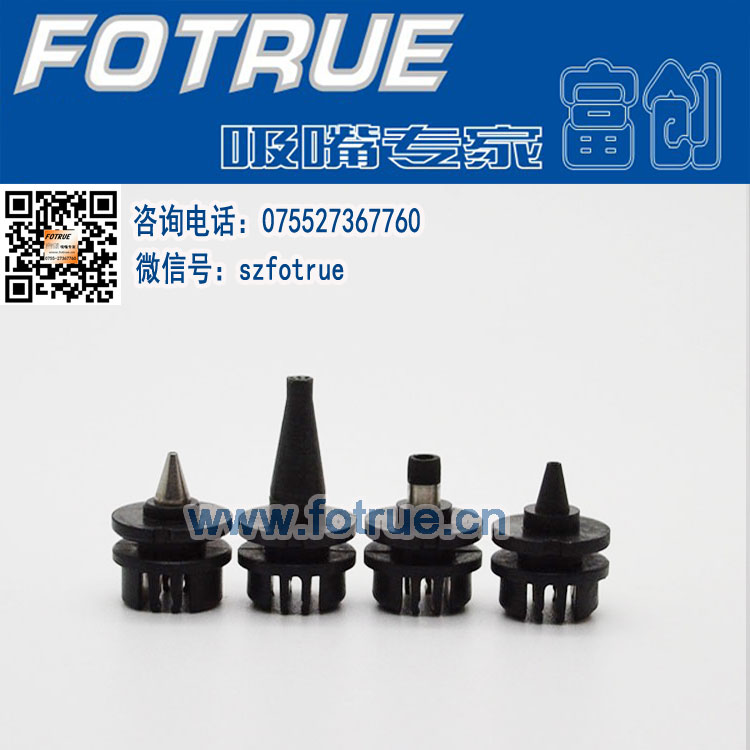

环球FJ3吸嘴环球吸嘴        b、吸嘴位置偏差导致吸嘴外形伸出到器件轮廓,调整料位偏差。HSP4796L具有元件吸取位置自动校正的功能,通过连续测量某元件的吸取位置,计算出平均误差并自动产生修正值加以补偿,该修正值存放在Feeder(B)Offest中,在该数据库中存放有每个料位自动生成的修正值,将该元件所在料位偏差值清零即可解决问题。
   2)元件库参数设置不当。这通常是由于换料时元件外形不一致造成,需要对识别参数重新检查设定,检查项目包括元件外形和尺寸等等,一个有效解决办法是让视觉系统"学习"一遍元件外形,系统将自对地产生类似CAD的综合描述,此方法快捷有效,另外若来料尺寸一致性不好,可适当增大容许误差(tolerance)。   图3 吸嘴轮廓影响元器件背光识别
   3)光圈光源的影响,光圈光源的使用较长一段时间后光源强度会逐渐下降,因为光源强度与固态摄像转换的灰度值成正比,而采用灰度值大,数字化图像与人观察到的视图越接近,所以随着光源强度的减小,灰度值也相应减少,但机器内的灰度值不会随着光源强度的减小而减小,只有定期校正检测,灰度值才会与光源强度成正比,当光源强度削弱到无法识别元件时,就需要更换灯泡。
   4)反光板的影响,反光板只是对背光才起作用,当反光板上有灰尘时,反射时摄像机的光源强度减小,灰度值也小,这样易出现识别不良,导致元件损耗,反光板是需要定期擦试的部件。
   5)镜头上异物的影响,在光圈上面有个玻璃镜片,其作用是防止灰尘进入光圈内,影响光源强度,但如果在玻璃镜片上有灰尘、元件等异物,同样也影响光源强度,光源强度低,灰度值低。这样也容易导致识别不良发生,贴片机要注意镜头和各种镜片的清洁。
