贴片机贴装率的含义

发布时间:2015.01.27 新闻来源:富创自动化设备有限公司www.fotrue.cn

贴装率的含义
所谓贴装率是指在一定时间内器件实际贴装数与吸数之比,即:
贴装率= ×100%
吸着数
其中总弃件数是指吸着错误数、识别错误数、立片数、丢失数等,而识别错误又分器件规格尺寸错误与器件光学识别不良两种。
贴片机无论是小型机、中型机、大型机,也无论是中速机,高速机,它们主要都是由器件贮运装置、XY工作台、贴装头以及控制系统组成。贴装头是贴片机的核心和关键部件,贴装头一般有固定头和旋转头之分,固定一般多头排列,少则2个,多则8个,可同时或单独取件,旋转头又分在水平面内旋转与在垂直面内旋转 。

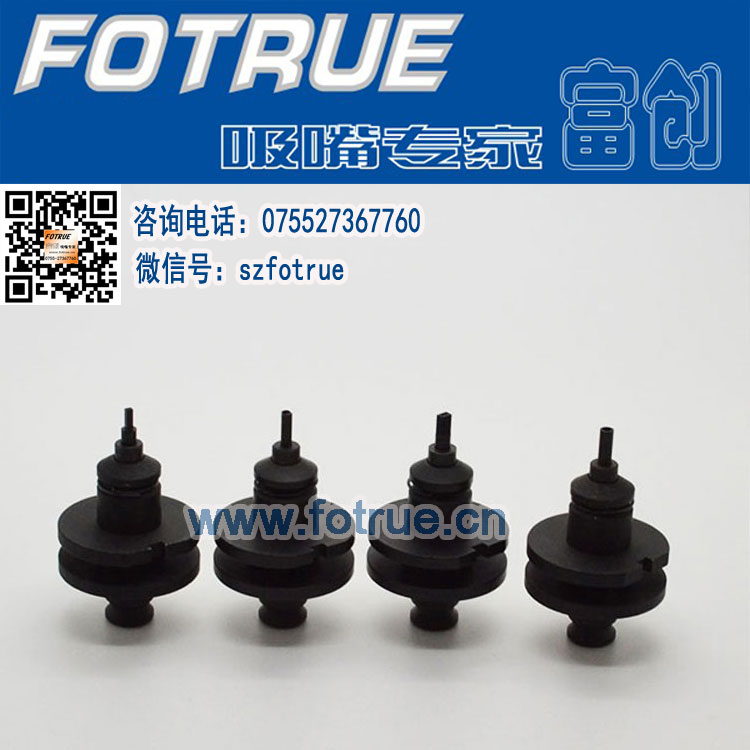

松下MSF吸嘴 A:器件吸起,吸嘴吸起高度切换
B:θI旋转(±90’)
C:器件光学识别
D:器件姿态检测
θ2旋转(±90’)
E:贴装器件/吸嘴高度切换
F:θ3旋转(±180’-θ),吸嘴原点检测,不良品排除
G:吸嘴转换
H:吸嘴号码检测
   根据贴片机从取件 贴装整个流程,就单纯从设备方面来看,在正确设置吸嘴取件高度、取件位吸嘴中心与供料器相对位置情况下,影响设备贴装率的主要因素是在取件位置,根据设备统计的生产信息情报,其影响占整个影响因素的80%以上。而造成的原因有:一方面是器件贮运装置上的供料器,另一方面是SMT吸嘴,两者中供料器的影片中60%左右,40%左右是由于吸嘴污染所造成。


Tags: 贴片机贴装率的含义 贴片机 吸嘴
